变频恒压供水设备
产品名称:

变频恒压供水设备

产品型号:
变频恒压供水设备
产品类型:
智能变频恒压供水设备
产品简介:
变频恒压供水设备主要由XNW变频控制柜、压力传感器、XNW水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。服务热线:0769-89876353
发布日期:
2018-11-5 9:28:50

免费获取报价

  一、选型说明

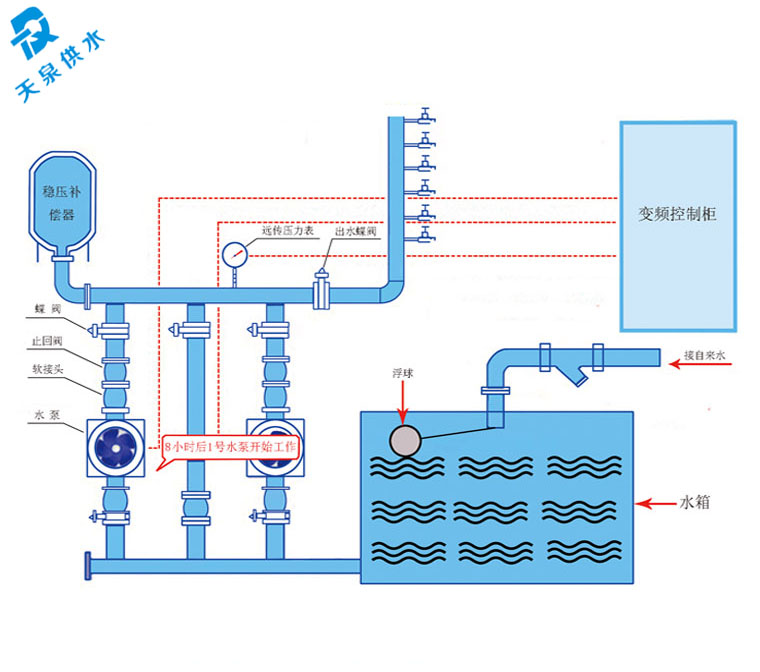

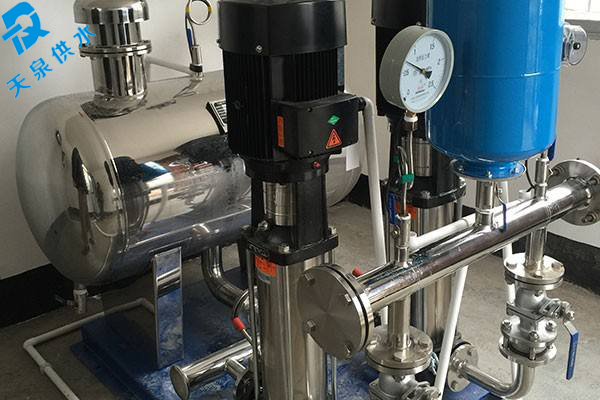

  变频恒压供水设备主要由XNW变频控制柜、压力传感器、XNW水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

  1、供水系统选用原则

  (1)蓄水池容量应大于每小时最大供水量。

  (2)水泵扬程应大于实际供水高度。

  (3)水泵流量总和应大于实际最大供水量。

  (4)变频控制柜选型:

  用户可根据供水量和供水高度确定水泵型号及台数,然后对控制柜进行选型。

  二、适用范围

  1、新建的住宅小区、别墅、写字楼、综合楼生活供水。

  2、高层建筑、消防用水、高级宾馆饭店等的生活供水。

  3、气压给水,地面水池加压等传统供水系统改造。

  4、各种锅炉冷水供水系统、锅炉热水。

  5、自来水厂的中间加压泵站、自来水二次增压。

  6、各工矿企业的生产、生活用水、管网稳压。

  7、各种类型的循环水、冷却水供应系统。

  8、自来水压力不能满足要求的生活、消防加压供水等。

  三、变频 恒压供水设备操作说明

  (一)设备手动操作程序

  启动:

  1、先将(自动---停止--手动)转换开关旋到“停止”位置;

  2、合上控制柜电源开关和变频器的供电开关;

  3、再将(自动---停止--手动)转换开关旋到“手动”位置;

  4、分别按各泵“启动”按钮,设备投入运行,相应“工频运行”指示灯亮。

  停止:

  1、分别按下各泵“停止”按钮,使电机均停止运行;

  2、再将(自动---停止--手动)转换开关旋到中间位置,断开变频器供电开关,最后断开电源开关。

  (二)设备自动操作程序

  启动:

  1、先将(自动---停止--手动)转换开关旋到“停止”位置;

  2、合上控制柜电源开关和变频器的供电开关;

  3、将(自动---停止--手动)转换开关旋到“自动”位置;

  4、延时几秒钟后,控制系统将自动控制开泵、关泵的操作,保证恒压变量供水。

  停止:

  1、将(自动《》手动)转换开关旋到中间位置,使各电机均停止运行;

  2、再断开变频器供电开关,最后断开电源开关。

  四、设备运行步骤

  1、正确接通电源;

  2、手动方式让电机试转,调整相序至电机正转;

  3、根据需要,设定压力值和各类参数;

  4、调好变频器参数使设备自动运行;

  5、设备由我公司专门人员调试正常后交付使用;

  6、设备操作人员必须经我公司培训认可后,方可进行操作。

  改已调好的参数。如有故障或需修改参数,则需由我方培训过的、熟悉本操作规程和注意事项的、持证上岗的专业人员进行检修或直接通知我方。

  一、 变频恒压供水设备基本安装要求

  1、设备安装基础保证坚固水平;

  2、电源:3相5线。380V(±10%),50Hz(±5%);

  3、安装场所要求通风良好,环境温度1—40度,若超出以上范围,必须采取升温、降温措施;

  4、相对湿度≤90%无水珠凝露。 5、无易燃、易爆、腐蚀性气体、尘埃。 6、无强烈震动源最大震动速度≤0.6G ;

  7、生产场所设排水设备,外围设排水沟,地面无积水。 8、控制柜外壳及接地端子切实接地,接地电阻<4Ω;

  二、变频恒压供水设备技术参数

  1、电源:3相5线。380V(±10%),50Hz(±5%); 2、供水流量范围:0—3900m3/h; 3、压力调节范围:0—2.8MPa;

  4、适用电机容量:0.15—315kw 5、加减速时间:0—6500秒;

  6、变频器效率:96%—97% 7、产品标准:Q/0112GT001-2005;

  三、变频恒压供水设备工作条件

  1、介质温度:普通型0~+68℃,热水型0~+120℃。

  2、环境温度:-15℃~+40℃。

  3、最大环境压力:1.0MPa。

  4、输介质:稀薄、清洁、不含固体颗粒或纤维的非易爆介质。诸如矿泉水、软化水、纯水、清油和其他轻化工介质。泵主要材料为不锈钢,可 应用与抽送轻度腐蚀性介质。当输送介质的密度或粘度大于水,需考虑配用较大功率电机。

  四、变频恒压供水设备保养与维护

  1、设备使用前应盘动水泵转子,应无摩擦,卡滞现象。

  2、500V低压摇表检测电机绝缘,应为0.5M以上。

  3、控制仪表及线路无损坏。

  4、全开水泵进口阀,关闭出水口阀,逐一打开泵的排气阀、待液体充满泵腔后关闭气阀。

  5、将转换开关置于手动位置,空载点动水泵,其运转方向应与标准箭头一致。

  6、手动逐台启停水泵,检查水泵运转无异常现象.

  水泵房机电维修员每3个月应对变频恒压供水设备进行一次清洁、保养。

  机械部分:

  1.电动机维修保养:

  ①用500V兆欧表检测电动机线圈绝缘电阻是否在0.5兆欧以上,否则应烘干处理或修复;

  ②检查电动机轴承有无阻滞或异常声响,如有则应更换同型号规格轴承;

  ③检查电动机风叶有无碰壳现象,如有则应修整处理;

  ④清洁电动机外壳;

  ⑤检查电动机是否脱漆严重,如脱漆严重则应彻底铲除脱落层油漆后重新油漆。

  2.水泵维修保养:

  ①检查水泵轴承是否灵活,如有阻滞现象,则应加注润滑油;如有异常磨擦声响,则应更换同型号规格轴承;

  ②转动水泵轴,如果有卡住、碰撞现象,则应拆换同规格水泵叶轮;如果轴键槽损坏严重,则应更换同规格水泵轴;

  ③清洁水泵外壳;

  ④如水泵脱漆或锈蚀严重,则应彻底铲除脱落层油漆,重新刷上油漆。

  注意:水泵采用机械密封,切忌断水情况下运转,调试时也只可作瞬间点动,该机械装置在正常运转时会有少量滴水从挡水圈前流出。
